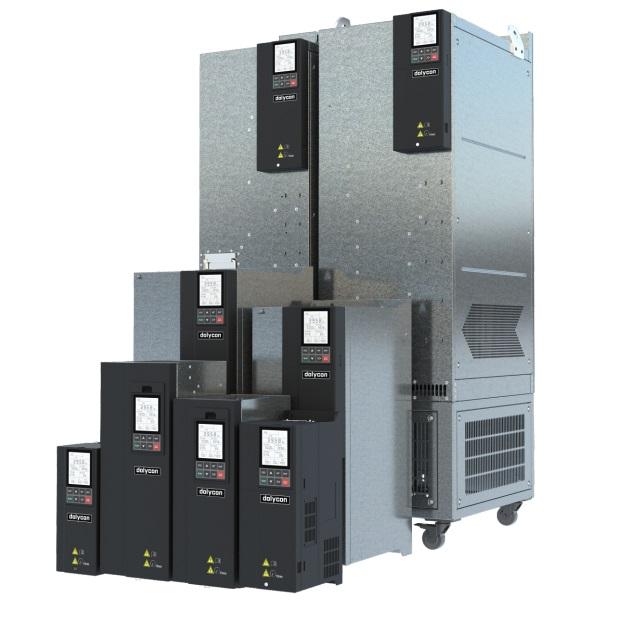

CT500 kiểu sách đa năng vfd Các tính năng:
Cao nền tảng điều khiển vector hiệu suất,
mới thuật toán điều khiển động cơ,
hỗ trợ điều khiển vòng hở và vòng kín;
Ủng hộ để điều khiển động cơ đồng bộ và không đồng bộ;
â Hỗ trợ nhiều bộ mã hóa và
độ chính xác cao điều khiển vòng kín;
â Hỗ trợ nhiều thẻ mở rộng,
tùy chỉnh để phát triển;
Thấp tốc độ mô-men xoắn cao,
xuất sắc hiệu suất điều khiển tốc độ thấp;
â Thiết kế dựa trên sách đầy đủ,
tối đa hóa tiết kiệm không gian lắp đặt;
â Bàn phím LCD độ phân giải cao,
thuận lợi để người dùng gỡ lỗi và chẩn đoán lỗi;
mục KHÔNG .:

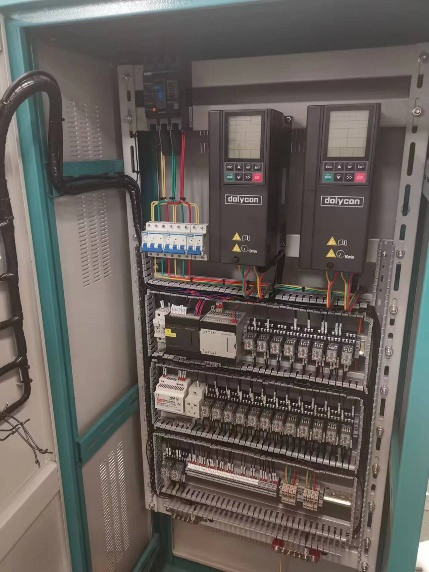

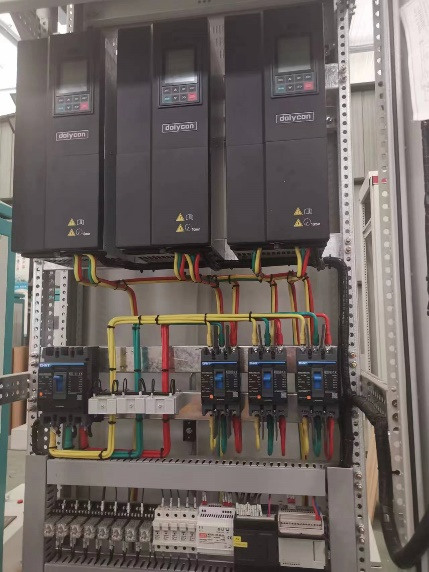

CT500 book style genToàn bộ máy có thiết kế ba lớp chống thấm và lớp phủ PCB với lớp sơn chống ba lớp để đảm bảo độ ổn định và độ tin cậy của sản phẩm. Áp dụng rộng rãi trong các lĩnh vực khác nhau.
 |
 |
 |

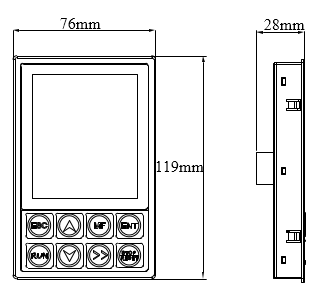

Mô tả màn hình LCD mã phân đoạn
 |
 |
 |
 |

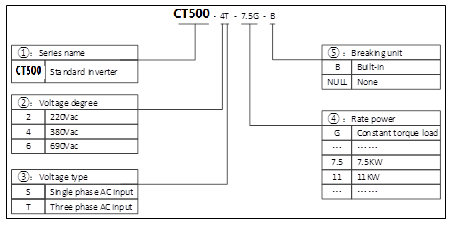

Quy tắc đặt tên mẫu sản phẩm
Sản phẩm thông số kỹ thuật
|
Chế độ biến tần |
Công suấtï¼KWï¼ |
Dòng điện đầu vàoï¼Aï¼ |
Dòng điện đầu raï¼Aï¼ |
Công suất động cơ áp dụngï¼KWï¼ |
|
Ba pha 380V 50/60Hz |
||||
|
CT500-4T-4.0G-B |
4.0 |
12.0 |
9,5 |
4.0 |
|
CT500-4T-5.5G-B |
5,5 |
18,5 |
14 |
5,5 |
|
CT500-4T-7.5G-B |
7,5 |
22,5 |
18,5 |
7,5 |
|
CT500-4T-11G-B |
11 |
30,0 |
25,0 |
11 |
|
CT500-4T-15G-B |
15 |
39,0 |
32,0 |
15 |
|
CT500-4T-18.5G-B |
18,5 |
45,0 |
38,0 |
18,5 |
|
CT500-4T-22G-B |
22 |
54,0 |
45,0 |
22 |
|
CT500-4T-30G-B |
30 |
68,0 |
60,0 |
30 |
|
CT500-4T-37G-B |
37 |
84,0 |
75,0 |
37 |
|
CT500-4T-45G |
45 |
98,0 |
92,0 |
45 |
|
CT500-4T-55G |
55 |
123,0 |
115,0 |
55 |
|
CT500-4T-75G |
75 |
157,0 |
150,0 |
75 |
|
CT500-4T-90G |
90 |
188,0 |
180,0 |
90 |
|
CT500-4T-110G |
110 |
221,0 |
215,0 |
110 |
|
CT500-4T-132G |
132 |
267,0 |
260,0 |
132 |
|
CT500-4T-160G |
160 |
309.0 |
305.0 |
160 |
|
CT500-4T-185G |
185 |
344,0 |
340,0 |
185 |
|
CT500-4T-200G |
200 |
384.0 |
380,0 |
200 |
|
CT500-4T-220G |
220 |
429,0 |
425,0 |
220 |
|
CT500-4T-250G |
250 |
484.0 |
480,0 |
250 |
|
CT500-4T-280G |
280 |
539,0 |
530,0 |
280 |
|
CT500-4T-315G |
315 |
612.0 |
600,0 |
315 |
|
CT500-4T-355G |
355 |
665.0 |
650,0 |
355 |
|
CT500-4T-400G |
400 |
715,0 |
720,0 |
400 |
Lưu ýï¼
1. Biến tần CT500-4T-160G và công suất thấp hơn các mô hình có thể có bộ phận phanh tích hợp. Trong số CT500-4T-37G ~ CT500-4T-160G, bộ phanh tích hợp là tùy chọn. Sức mạnh và sức đề kháng của điện trở hãm phải đáp ứng yêu cầu, nếu không sẽ có nguy cơ hư hỏng sản phẩm. Bộ hãm của biến tần CT500-4T-185G trở lên có công suất Tất cả các mô hình đều ở bên ngoài và khách hàng cần phải mua.
2. Các các mẫu trên là các mẫu chung tiêu chuẩn và không bao gồm các mẫu đặc biệt dành cho ứng dụng công nghiệp. Các mô hình không chuẩn với các thông số kỹ thuật khác có thể tùy chỉnh.
Thông số kỹ thuật
| Thông số đầu vào và đầu ra | Điện áp đầu vào | Một pha 220VAC(-15%)-240VAC(+10%) |
| Ba pha 380VAC(-15%)-440VAC (+10%) | ||
| Tần số đầu vào | 50ï½60Hz±5% | |
| Điện áp đầu ra | 0ï½Điện áp đầu vào định mức | |
| Tần số đầu ra | 0ï½500Hz, đơn vị0,01Hz | |
| Khả năng quá tải | 150% dòng định mức: 1 phút; 180% dòng định mức: 10 giây; 200% dòng định mức: 1 giây | |
| Các thông số điều khiển chạy | Chế độ điều khiển | V/F; điều khiển véc tơ không cảm biến (SVC) |
| Tỷ lệ tốc độ có thể điều chỉnh | 1:100(V/F);1:200(SVC) | |
| Độ chính xác kiểm soát tốc độ | ± 0,5% | |
| Sóng tốc độ | ± 0,5% | |
| Mô-men xoắn khởi động | 0,5Hz/150%(V/F); 0,25Hz/150% (SVC) | |
| Chức năng dựa trên | Tần số bắt đầu | 0,00ï½10,00Hz |
| Thời gian ACC và DEC | 0,1ï½65000,0 giây | |
| Tần số sóng mang | 0,5KHzï½16,0KHz | |
| Cài đặt tần số | Cài đặt LÊN/DOW, cài đặt analog, cài đặt kỹ thuật số, cài đặt tốc độ nhiều bước, cài đặt PID, cài đặt giao tiếp MODBUS, để thực hiện chuyển đổi kết hợp và cài đặt kênh. | |
| Chế độ bắt đầu | Tần số khởi động, hãm DC và khởi động | |
| Chế độ dừng | Dừng DEC, dừng tự do, phanh DEC+DC | |
| Khả năng phanh năng lượng | Điện áp hãm của bộ phanh: 320ï½750V | |
| Khả năng phanh DC | Tần số hãm DC: 0ï½500Hz; | |
| Thời gian chờ hãm DC: 0ï½100s; | ||
| Dòng hãm DC: 0,0ï½100,0%; | ||
| Thời gian hãm DC: 0,0ï½100,0s; | ||
| Tự động điều chỉnh điện áp | Tự động giữ điện áp đầu ra ổn định khi điện áp lưới thay đổi | |
| Tần số giảm đột ngột | Giữ điện áp bus ổn định trong khi lưới điện có điện áp thấp | |
| Thiết bị đầu cuối điều khiển | Chuyển đổi đầu vào | Đầu vào 8 kênh tiêu chuẩn, một trong số đó có thể là đầu vào xung tốc độ cao (HDI) |
| Đầu vào tương tự | Đầu vào 2 kênh tiêu chuẩn, AI1, AI2 (đầu ra 0ï½10V hoặc 0/4~20mA tùy chọn) | |
| Chuyển đổi đầu ra | Đầu ra bộ thu đa chức năng 2 kênh tiêu chuẩn, một trong số đó có thể là đầu ra xung tốc độ cao (HDO). | |
| Đầu ra tương tự | Đầu ra 2 kênh tiêu chuẩn, AO1, AO2(tùy chọn đầu ra 0ï½10V hoặc 0/4~20mA) | |
| Đầu ra rơle | Đầu ra rơle 2 kênh tiêu chuẩn | |
| Giao diện truyền thông | Truyền thông RS485 | Giao diện truyền thông RS485 để liên lạc bên ngoài, hỗ trợ giao thức Modbus (chế độ RTU). |
| Bảo vệ lỗi | Quá dòng ACC, quá dòng DEC, quá dòng tốc độ không đổi, quá điện áp ACC, quá điện áp DEC, quá điện áp tốc độ không đổi, bus dưới điện áp, quá tải động cơ, quá tải biến tần, mất điện đầu vào, mất pha đầu ra, quá nhiệt mô-đun chỉnh lưu, quá nhiệt mô-đun biến tần, lỗi bên ngoài, giao tiếp lỗi, lỗi phát hiện dòng điện, lỗi vận hành EEPROM, lỗi phản hồi PID, thời gian cài đặt gốc đã đến, v.v. | |
| Hiển thị bàn phím | Trưng bày | Làm nổi bật mã phân đoạn LCD hiển thị thông tin biến tần |
| Các bộ phận tùy chọn | Thẻ giao tiếp Profibus-DP, Thẻ giao tiếp Profinet, Thẻ CANopen, Thẻ DeviceNet, Thẻ Modbus Tcp, Thẻ PG đầu vào vi sai, Thẻ PG đầu vào vi sai UVW. | |
| Người khác | Môi trường chạy | Trong nhà, cách mực nước biển dưới 1km, không có bụi, khí ăn mòn hoặc ánh nắng trực tiếp |
| Nhiệt độ môi trường xung quanh | -10ï½+40â, giảm 1% cho mỗi 1â bổ sung khi nhiệt độ môi trường nằm trong khoảng 40ï½50â | |
| Độ ẩm | 5ï½95% (không ngưng tụ) | |
| Độ cao | 0ï½2000m, giảm 1% cho mỗi 100m tăng thêm khi mực nước biển trên 1000m | |
| Rung | Dưới 0,5G | |
| Nhiệt độ bảo quản | â40ï½+70â | |

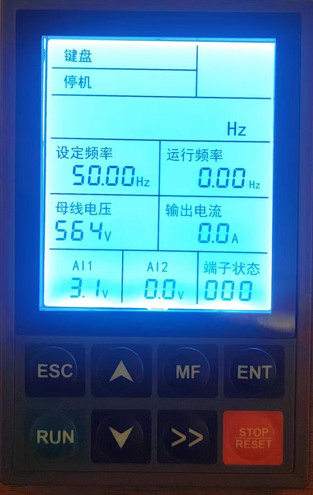

Đơn vị và trạng thái của màn hình LCD
| Biểu tượng | Tên | nghĩag | ||
| Khu vực trưng bày | KBD/HẠN | --- | Hiển thị biến tần điều khiển bằng bàn phím hoặc thiết bị đầu cuối hoặc giao tiếp | |
| /COMM | ||||
| DỪNG/Tới/Tua lại | --- | Hiển thị biến tần ở trạng thái loại nào | ||
| BÁO THỨC | --- | Tắt đèn có nghĩa là không có lỗi. Đèn sáng để hiển thị mã lỗi, vui lòng tham khảo hướng dẫn sử dụng | ||
| ĐẶT TẦN SỐ | Hz | Nó hiển thị tần số cài đặt hiện tại, đơn vị là Hz | ||
| TẦN SỐ CHẠY / SPD | Hz/RPM | Hiển thị tần số và tốc độ chạy | ||
| Người dùng chọn hiển thị một trong số chúng | ||||
| BUS SỐ LƯỢNG | V. | Nó hiển thị điện áp bus hiện tại, đơn vị là V. | ||
| NGOÀI HIỆN TẠI / Tù binh | A/Kw | Hiển thị dòng điện và công suất đầu ra; Người dùng chọn hiển thị một trong số chúng. | ||
| AI1 | V/MPa | Màn hình AI1 và AI2. Đó là trạng thái đầu vào tương tự hiện tại, hiển thị do người dùng lựa chọn, đơn vị là V hoặc MPa. | ||
| AI2 | V/Mpa | |||
| DI&DO | --- | Hiển thị trạng thái đầu cuối, trạng thái đầu vào DI1-DI7 và HDI được xác định bởi trường XX ở bên phải. DI1~DI7 được hiển thị theo hệ thập phân. Đầu ra rơle 1, đầu ra rơle 2 và đầu ra trạng thái DO được hiển thị bởi trường X ở bên trái, được điều khiển bởi 4 bit và được chuyển đổi sang hiển thị thập lục phân | ||
Chức năng số nút
|
Nút |
Tên |
Chức năng |
|
|
Lập trình/ Phím thoát |
Vào hoặc thoát menu cấp 1; Quay lại menu cấp 1 từ menu cấp 2; Trở lại menu cấp 2 từ menu cấp 3. |
|
|
Đa chức năng chìa khóa |
Vận hành theo lựa chọn đa chức năng ÂÂÂÂ[2] |
|
|
Chạy chìa khóa |
Trong chế độ tham chiếu lệnh chạy bằng bàn phím, phím này được sử dụng để khởi động điều khiển biến tần. Sau khi cài đặt thông số tự nhận dạng, phím là được sử dụng để khởi động biến tần để tự nhận dạng tham số. |
|
|
Đi vào chìa khóa |
Sau khi xác nhận nhóm chức năng của menu cấp 1, vào menu cấp 2; Sau khi xác nhận nhóm chức năng của menu cấp 2, vào menu cấp 3; Sau khi xác nhận cài đặt thông số chức năng của lần thứ 3 menu cấp độ, quay lại menu cấp độ 2; Ở trạng thái xác minh mật khẩu, việc nhập mật khẩu là hoàn thành. |
|
|
Dịch chuyển phải chìa khóa |
Lựa chọn bước chỉnh sửa nhóm chức năng [1] ở cấp 1/2 thực đơn; Chức năng chỉnh sửa thông số cài đặt lựa chọn bước thứ 3 thực đơn cấp độ; Ở trạng thái hiển thị thông số dừng, hiển thị thông số đang chạy trạng thái hiển thị trạng thái và lỗi, lựa chọn thông số hiển thị; Chỉnh sửa lựa chọn bit ở trạng thái xác minh mật khẩu. |
|
|
Dừng/Đặt lại chìa khóa |
Trong chế độ tham chiếu lệnh chạy bằng bàn phím, phím này được sử dụng để dừng điều khiển biến tần; Trong các chế độ tham chiếu lệnh chạy khác, khóa được sử dụng cho bảo vệ dừng biến tần [3]; Ở trạng thái lỗi hoặc dừng, phím này được sử dụng làm phím reset để xóa thông tin cảnh báo lỗi. |
|
|
HƯỚNG LÊN chìa khóa |
Tăng nhóm chức năng trong menu cấp 1/2 dần dần; Tăng cài đặt thông số chức năng ở menu cấp 3 dần dần; Tăng dần tần số đã đặt. |
|
|
XUỐNG chìa khóa |
Giảm nhóm chức năng trong menu cấp 1/2 dần dần; Giảm cài đặt thông số chức năng ở menu cấp 3 dần dần; Giảm tần số cài đặt dần dần. |
|
|
chiết áp |
Điều chỉnh tần số; Điều chỉnh mô-men xoắn. |
Ghi chú:
1. Chọn bước chỉnh sửa là hàng đơn vị, hàng chục hoặc hàng trăm thông qua phím shift phải.
2. Xem mã chức năng (F05.04) để biết chức năng đa chức năng lựa chọn.
3. Sau khi gửi lệnh dừng, bạn cần chạy lệnh xóa trong mô hình tham chiếu lệnh chạy hiện tại

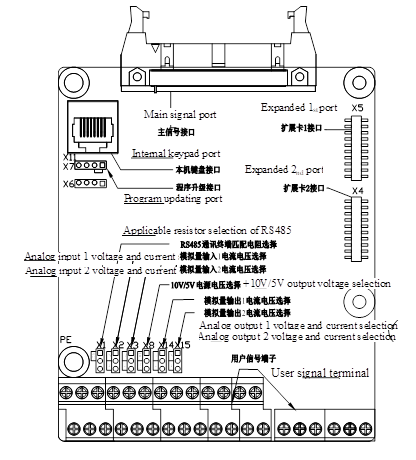

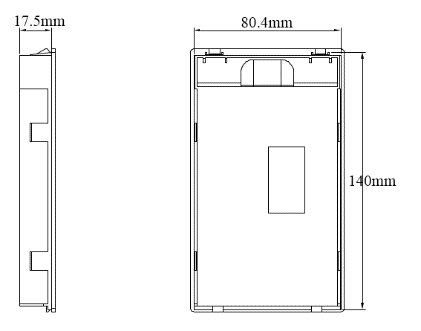

Sơ đồ của bảng điều khiển

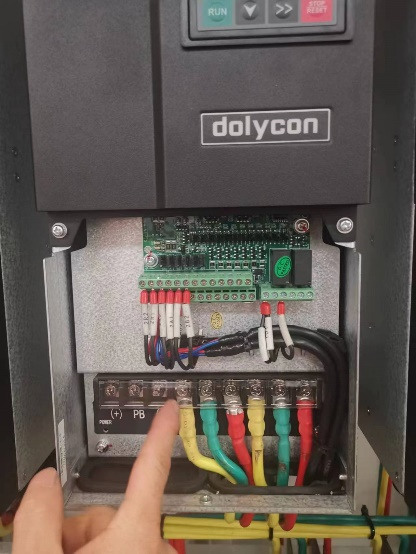

Thiết bị đầu cuối bảng điều khiển
Bảng chức năng cổng điều khiển
| Danh mục | Nhà ga name | Chức năng đầu cuối | Thông số kỹ thuật |
| Chuyển đổi đầu vào | +24V | + Nguồn điện 24V | 24V±10%, cách ly bên trong với GND. tối đa. tải 200mA |
| PW | Thiết bị đầu cuối nguồn điện bên ngoài (nguồn điện của thiết bị đầu cuối đầu vào kỹ thuật số) | Đoản mạch với +24V theo mặc định | |
| DI1ï½DI7 | Chuyển đổi thiết bị đầu cuối đầu vào 1ï½7 | Thông số đầu vào: 24V, 5mA | |
| HDI | Đầu vào xung tốc độ cao hoặc đầu vào chuyển đổi | Dải tần số đầu vào xung: 0ï½50kHz | |
| Điện áp cao: 24V | |||
| COM | + Nguồn điện 24V hoặc nguồn điện bên ngoài | Cách ly nội bộ với GND | |
| Chuyển đổi đầu ra | LÀM | Đầu ra bộ thu mở, thiết bị đầu cuối CME chung | Dải điện áp bên ngoài: 0ï½24V |
| HDO | Đầu ra xung tốc độ cao hoặc đầu ra cực thu hở, đầu cuối COM chung | Dải tần số đầu ra xung: 0ï½50kHz | |
| COM | Thiết bị đầu cuối chung HDO | Cách ly nội bộ với GND | |
| Đầu vào tương tự | +10V/5V | Nguồn điện cục bộ +10V hoặc 5V | Điện áp đầu ra: 10V hoặc 5V có sẵn qua X13, tùy chọn |
| Dải dòng điện đầu ra: 0ï½50mA | |||
| (Nếu chiết áp được kết nối giữa +10V /5V và GND thì điện trở không được nhỏ hơn 2kΩ.) | |||
| AI1/AI2 | Cổng vào analog 1 | Điện áp và dòng điện đầu vào là tùy chọn | |
| Dải điện áp đầu vào: 0ï½10V | |||
| Phạm vi hiện tại đầu vào: 0/4ï½20mA | |||
| GND | Mặt đất tương tự | Cách ly nội bộ với COM | |
| Đầu ra tương tự | AO1/AO2 | Thiết bị đầu cuối đầu ra tương tự | Điện áp và dòng điện đầu ra là tùy chọn |
| Dải điện áp đầu ra: 0ï½10V | |||
| Phạm vi dòng điện đầu ra: 0/4ï½20mA | |||
| GND | Mặt đất tương tự | Cách ly nội bộ với COM | |
| Đầu ra rơle | T1A/TIB/TIC | Đầu ra rơle | T1A-T1B: thường đóng |
| T1A-T1C: thường mở | |||
| Công suất tiếp điểm: 250VAC/3A, 30VDC/1A | |||
| T2A/T2B/T2C | Đầu ra rơle | T2A-T2B: thường đóng | |
| T2C: thường mở | |||
| Công suất tiếp điểm: 250VAC/3A, 30VDC/1A | |||
| Giao diện truyền thông | 485+/485- | Giao diện truyền thông RS485 | Giao diện truyền thông RS485 |

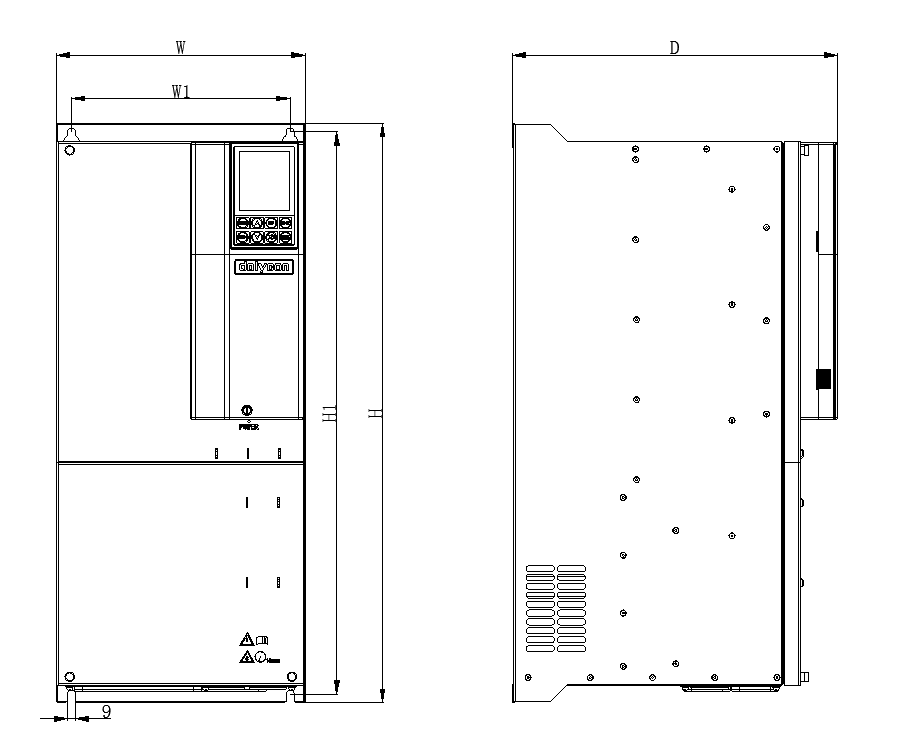

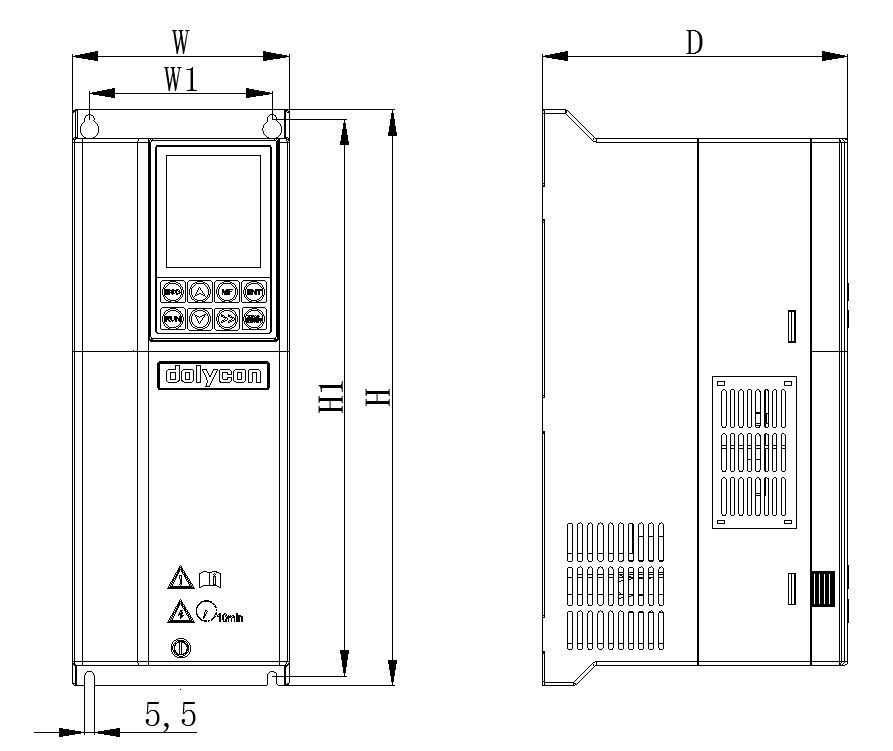

Phác thảo sản phẩm và kích thước lắp đặt, trọng lượng

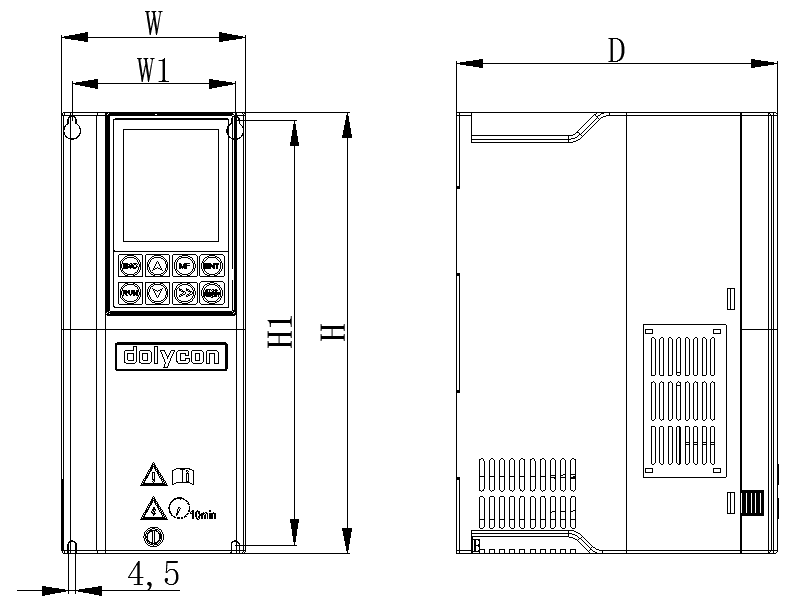

a) Mô hình XI
Thích hợp cho CT500-4T-4.0G-B ~ CT500-4T-7.5G-B
b) Mẫu X2
Thích hợp cho CT500-4T-11G-B ~ CT500-4T-15G-B

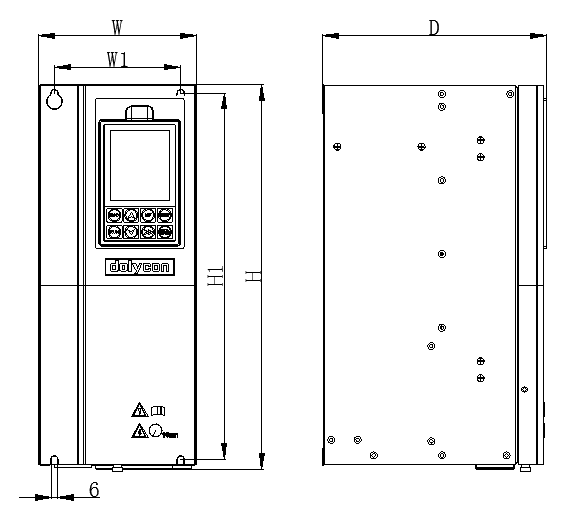

c) Mẫu X3
Thích hợp cho CT500-4T-18.5G-B ~ CT500-4T-22G

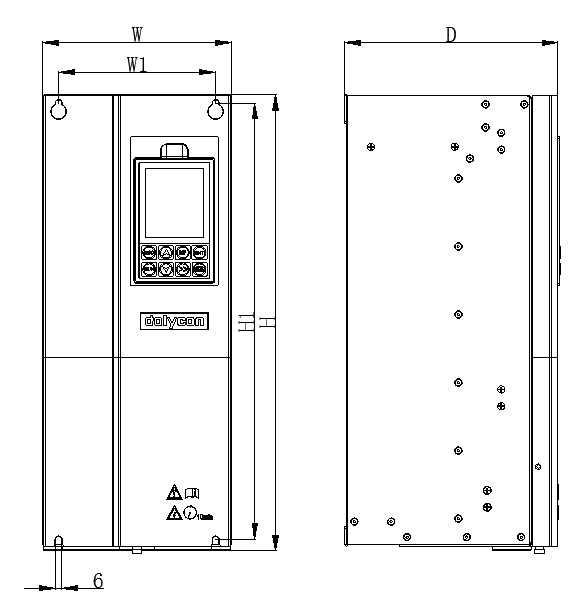

d) Mẫu X4
Thích hợp cho CT500-4T-30G ~ CT500-4T-37G

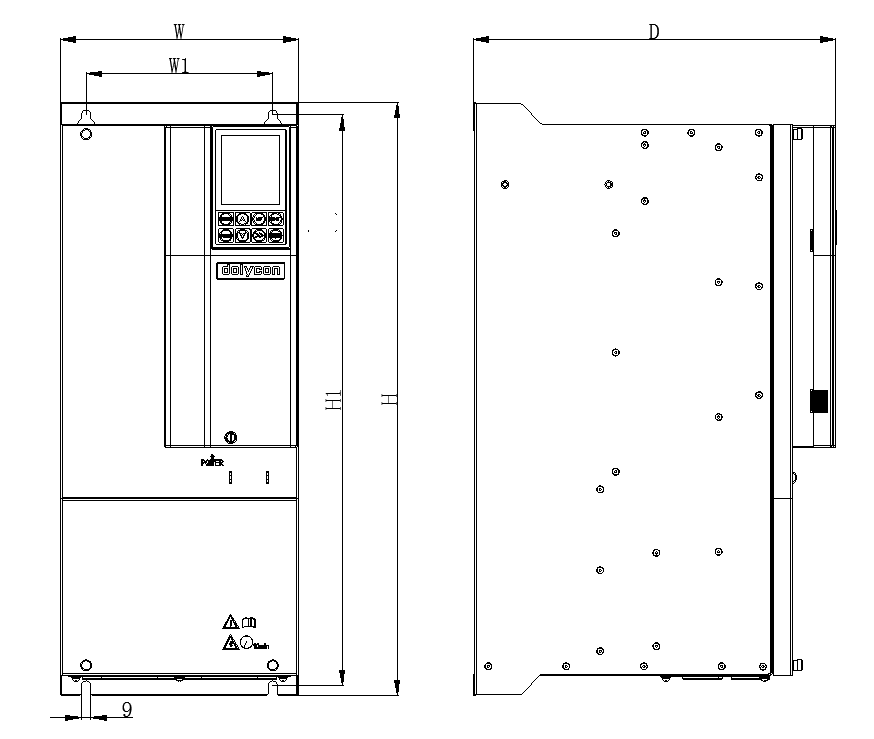

e) Mẫu X5
Thích hợp cho CT500-4T-45G ~ CT500-4T-110G
f) Model X6
Thích hợp cho CT500-4T-132G ~ CT500-4T-160G

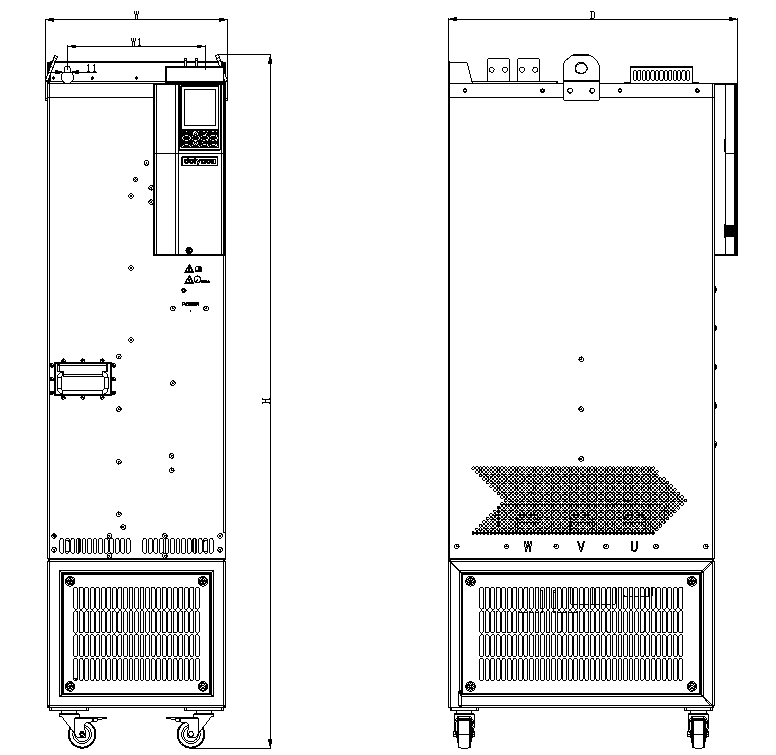

g) Model X7
Thích hợp cho CT500-4T-185G ~ CT500-4T-280G

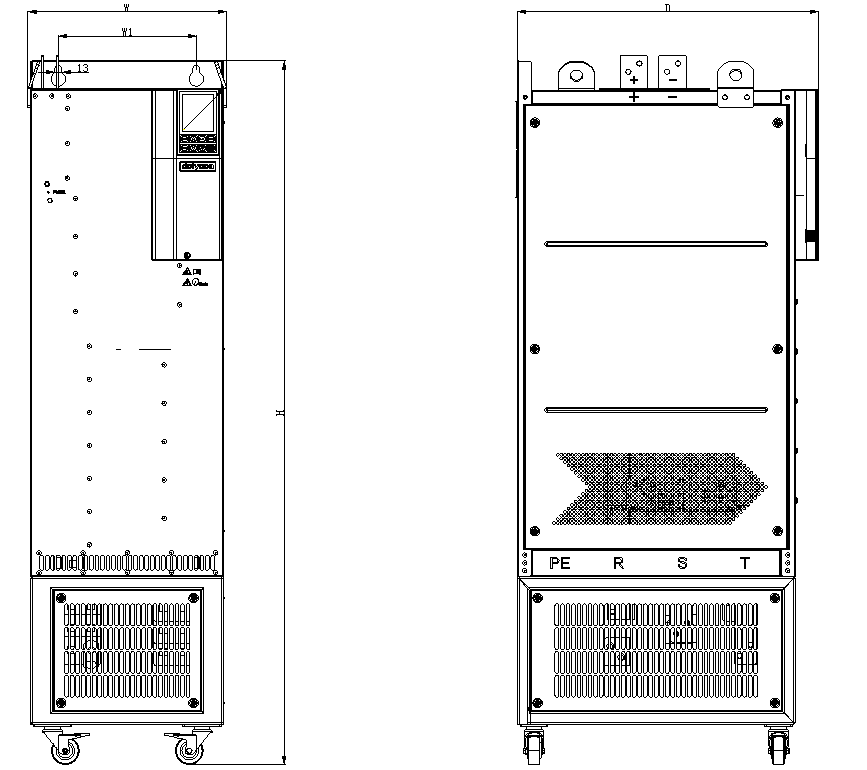

g) Mẫu X8
Thích hợp cho CT500-4T-315G ~ CT500-4T-400G
Cấu trúc CT500, kích thước và trọng lượng lắp đặt
| Chế độ biến tần | Ngoại hình và kích thước (mm) | |||||
| W | H | D | W1 | W2 | H1 | |
| CT500-2S-0.7G-B | 126 | 186 | 155 | 115 | --- | 175 |
| CT500-2S-1.5G-B | ||||||
| CT500-2S-2.2G-B | ||||||
| CT500-4T-0.7G-B | ||||||
| CT500-47-1.5G-B | ||||||
| CT500-4T-2.2G-B | ||||||
| CT500-4T-4.0G-B | 108 | 260 | 188,5 | 96 | --- | 250 |
| CT500-4T-5.5G-B | ||||||
| CT500-4T-7.5G-B | ||||||
| CT500-4T-11G-B | 128 | 340 | 180,5 | 108 | --- | 329 |
| CT500-4T-15G-B | --- | |||||
| CT500-4T-18.5G-B | 150 | 365,5 | 212,5 | 120 | --- | 348 |
| CT500-4T-22G-B | ||||||
| CT500-4T-30G-B | 180 | 436 | 203,5 | 150 | --- | 417 |
| CT500-4T-37G-B | ||||||
| CT500-4T-45G | 230 | 572,5 | 350 | 180 | --- | 550,5 |
| CT500-4T-55G | ||||||
| CT500-4T-75G | ||||||
| CT500-4T-90G | ||||||
| CT500-4T-110G | ||||||
| CT500-4T-132G | 280 | 652,5 | 366 | 246 | --- | 632,5 |
| CT500-4T-160G | ||||||
| CT500-4T-185G | 330 | 1252,5 | 522,5 | 250 | --- | --- |
| CT500-4T-200G | ||||||
| CT500-4T-220G | ||||||
| CT500-4T-250G | ||||||
| CT500-4T-280G | ||||||
| CT500-4T-315G | 360 | 1275 | 546,5 | 250 | --- | --- |
| CT500-4T-355G | ||||||
| CT500-4T-400G | ||||||
