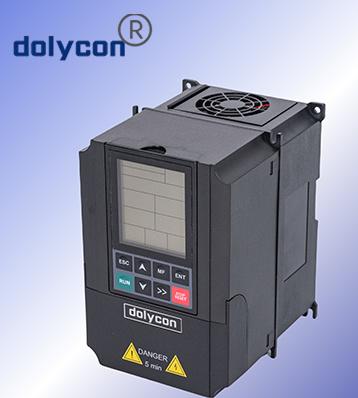

điều khiển vectơ nhỏ VFD 0 . Ổ AC 75-4 kw

thông số đầu vào và đầu ra

điện áp đầu vào

một pha 220vac ± 15% ,

ba pha 380vac ± 15% , .

tần số đầu vào

50 ～ 60hz ± 5%

điện áp đầu ra

0 ～ điện áp đầu vào định mức

tần số đầu ra

0 ～ 500hz

công suất quá tải

150% dòng định mức: 60 giây; 180% dòng định mức: 10s; 200% dòng định mức: 1 giây

thông số kiểm soát kỹ thuật

chế độ kiểm soát

điều khiển v / f , điều khiển vectơ không cảm biến

Tốc độ

điều khiển vector vòng mở 1: 200; V / F 1: 100

kiểm soát tốc độ chính xác

± 0 . 5%

sóng tốc độ

± 0 . 5%

bắt đầu mô-men xoắn

0 . 5hz / 150% (v / f)

0 . 25hz / 150% (svc)

các chức năng dựa trên

tần số bắt đầu

0 . 00 ～ 10 . 00hz

acc và thời gian DEC

0 . 1 ～ 65000 . 0 giây

tần số sóng mang

0 . 5khz ～ 16 . 0khz

cài đặt tần số

cài đặt / cài đặt , cài đặt tương tự , cài đặt kỹ thuật số , cài đặt tốc độ nhiều bước , Cài đặt PID , Cài đặt giao tiếp MODBUS

chế độ bắt đầu

tần số bắt đầu , DC hãm và khởi động

chế độ dừng

tháng mười hai dừng , dừng miễn phí , DEC

+ Phanh DC

năng lượng phanh

đơn vị phanh điện áp phanh: 320 ～ 750v

khả năng phanh dc

tần số hãm dc: 0 ～ 500hz;

thời gian chờ hãm dc: 0 ～ 10s;

dòng hãm dc: 0 . 0 ～ 100 . 0%;

Thời gian hãm DC: 0 . 0 ～ 100 . 0s;

điều chỉnh điện áp tự động

tự động giữ điện áp ổn định khi điện áp lưới quá độ

giảm tần số đột ngột

giữ điện áp xe buýt ổn định trong khi nguồn điện lưới điện áp thấp

thiết bị đầu cuối điều khiển

đầu vào kỹ thuật số

đầu vào 5 kênh tiêu chuẩn , một trong số đó có thể là đầu vào xung tốc độ cao (hdi)

đầu vào analog

đầu vào 2 kênh tiêu chuẩn , AI1 , AI2: 0 ～ 10V hoặc đầu vào 4 ～ 20ma tùy chọn bởi f03 . 34

đầu ra kỹ thuật số

Đầu ra bộ thu đa năng 2 kênh tiêu chuẩn , một trong số đó có thể là đầu ra xung tốc độ cao (hdo) .

đầu ra rơle

đầu ra rơle 2 kênh tiêu chuẩn

phương thức giao tiếp

truyền thông

giao diện giao tiếp cho giao tiếp bên ngoài .

bảo vệ lỗi

acc quá dòng , Quá dòng DEC , Quá dòng tốc độ không đổi , Quá áp ACC , Quá áp DEC , Quá áp tốc độ không đổi , Xe buýt dưới Điện áp , Quá tải động cơ , Quá tải biến tần , Nguồn đầu vào lỗi , mất pha đầu ra , quá nhiệt mô-đun chỉnh lưu , quá nhiệt mô-đun biến tần , lỗi bên ngoài , lỗi giao tiếp , lỗi phát hiện dòng điện , Lỗi hoạt động EEPROM , Lỗi phản hồi PID , thời gian thiết lập nhà máy đến nơi, v.v. .

màn hình bàn phím

màn hình dẫn

đèn LED kỹ thuật số nổi bật hiển thị thông tin biến tần

khác

môi trường chạy

trong nhà , dưới 1km trên mực nước biển , không có bụi , khí ăn mòn hoặc ánh nắng trực tiếp

nhiệt độ môi trường xung quanh

-10 ～ + 40 ℃ , giảm 1% cho mỗi lần tăng thêm 1 ℃ khi nhiệt độ môi trường từ 40 ～ 50 ℃

độ ẩm

5 ～ 95% (không ngưng tụ)

độ cao

0 ～ 2000m , giảm 1% cho mỗi 100m bổ sung khi mực nước biển trên 1000m

rung động

ít hơn 0 . 5g

Nhiệt độ bảo quản

−40 ～ + 70 ℃
